製品詳細
起源の場所: 中国
ブランド名: JIAYAO/RUNXI/OEM/ODM
証明: ISO 9001
モデル番号: カムロック 快速結合
支払及び船積みの言葉
最小注文数量: 1本
価格: US$ 1
支払条件: L/C,D/P,T/T
接続: |
男性及び女性 |
構造: |
コントロール |
適用範囲が広くか堅い: |
硬い |
材料: |
ステンレス鋼/銅/アルミニウム |
スタンダード: |
スタンダード |
製品名: |
camlockのカップリング |
接続: |
男性及び女性 |
構造: |
コントロール |
適用範囲が広くか堅い: |
硬い |
材料: |
ステンレス鋼/銅/アルミニウム |
スタンダード: |
スタンダード |
製品名: |
camlockのカップリング |
カムロック・カップリングカム・アンド・グルーブ・カップリングとしても知られるのは,液体,粉末,粒子の転送のために工業用に使用される,速離断カップリングの一種である.

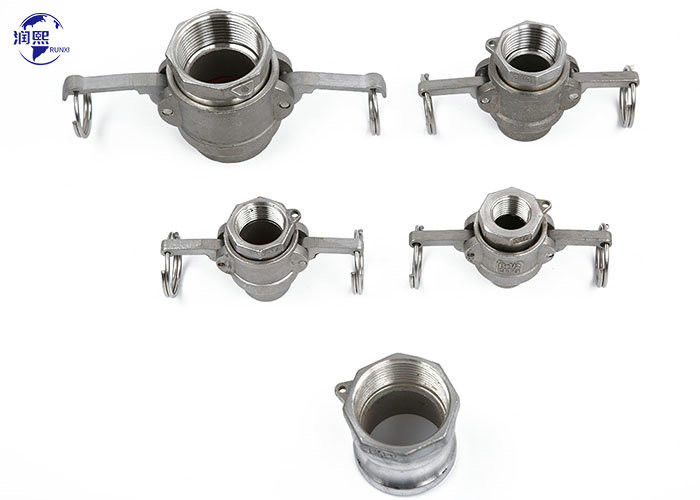

カムロックフィッティングは,利用者がツールなしでパイプ,ホース,チュービングを迅速に接続または切り離すことができる接続器具である. カムとグリューブフィッティングは,カムロックフィッティングまたは結合器具としても知られています.これらのコップリングは,溝のある男性アダプターと,ハンドルまたは腕を持つ女性キャムコップラーで構成されています..
主な2つの構成要素からなる.男性アダプター (また"カム"または"男性端"とも呼ばれる) と女性アダプター (また"溝"または"女性端"とも呼ばれる).
種類:A,B,C,D,E,F,DC,DP
材料:304/316 ステンレス鋼,銅,アルミ,PP
このA型カムロック (Cam and Groove) フィッティングは,片側には男性カムロック・クイック・コネクト・カップリング,もう片側には女性NPTスレッドがあります.このコップラーの男性キャムロック側が女性キャムロックにのみ接続します女性のスレッドサイドは,男性NPT (ナショナルパイプトーパード) のスレッドパイプに接続します.
このカム・アンド・グルーブ・フィッティングのボディはアルミ製である. アルミ・カム・ロック・フィッティングは軽量で,腐食および磨損耐性がある. このフィッティングのシールはNBR (Buna-N) ゴム製である.ブナ-Nシールが燃料に耐える石油やその他の化学物質です
| パーツNo |
定額 サイズ |
サイ | コード | 測定単位: in |
糸 サイズ |
||||
| A について | B について | C について | D | E について | T | ||||
| CAM-07-A-AL | 3/4 インチ | 250 | A75 | 1.28 | 1.02 | 1.61 | 1.26 | 0.85 | 3/4 インチ |
| CAM-10-A-AL | 1" | 250 | A100 | 1.52 | 1.37 | 2.03 | 1.44 | 0.93 | 1" |
| CAM-12-A-AL | 1-1/4" | 250 | A125 | 1.91 | 1.57 | 2.17 | 1.79 | 1.10 | 1-1/4" |
| CAM-15-A-AL | 1〜2フィート | 250 | A150 | 2.20 | 1.61 | 2.20 | 2.10 | 1.42 | 1〜2フィート |
| CAM-20-A-AL | 2' | 250 | A200 | 2.60 | 1.81 | 2.32 | 2.48 | 1.73 | 2' |
| CAM-25-A-AL | 2フィート半 | 150 | A250 | 3.15 | 1.97 | 2.68 | 2.98 | 2.13 | 2フィート半 |
| CAM-30-A-AL | 3フィート | 125 | A300 | 3.78 | 2.01 | 2.82 | 3.60 | 2.87 | 3フィート |
| CAM-40-A-AL | 4フィート | 100 | A400 | 4.82 | 2.12 | 2.91 | 4.70 | 3.68 | 4フィート |
| CAM-60-A-AL | 6フィート | 75 | A600 | 7.13 | 2.26 | 3.14 | 6.94 | 5.98 | 6フィート |
このタイプBアルミニウムカムロックフィッティングは,片側には女性カムロック (カムと溝) 急速接続カップラー,もう片側には男性NPTスイッチがあります.このコップラーの女性キャムロック側が男性キャムロックにのみ接続します男性のスレッドサイドは女性NPT (ナショナルパイプトーパード) のスレッドパイプに接続します.
このカム・アンド・グルーブ・フィッティングのボディはアルミニウム製.このアルミニウム・カム・ロック・フィッティングは軽量で,磨損腐食やいくつかの化学物質に耐える.このフィッティングのシール NBR (Buna-N) ゴムで作られていますブナ-N密封は燃料,石油,その他の化学物質に耐える.
| パーツNo |
定額 サイズ |
作業圧:PSI | 測定単位: in | NPT サイズ | ||||||||
| AL | BR | PP | NG | SS | A について | B について | C について | D | E について | T | ||
| CAM-07-B-XX | 3/4 インチ | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4 インチ |
| CAM-10-B-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1" |
| CAM-12-B-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.79 | 2.58 | 1-1/4" |
| CAM-15-B-XX | 1〜2フィート | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1〜2フィート |
| CAM-20-B-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.96 | 3.03 | 2' |
| CAM-25-B-XX | 2フィート半 | 150 | 150 | 100 | - | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2フィート半 |
| CAM-30-B-XX | 3フィート | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3フィート |
| CAM-40-B-XX | 4フィート | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4フィート |
| CAM-60-B-XX | 6フィート | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.61 | 4.09 | 6 " |
このC型カムロック (Cam and Groove) フィッティングは,片側にはメスカムロック・クイック・コネクト・カップリング,もう片側にはホース・スティンクがあります.このコップラーの女性キャムロック側が男性キャムロックにのみ接続します管の支柱側がホースに接続します.
このカム・アンド・グルーブ・フィッティングのボディはアルミ製である. アルミ・カム・ロック・フィッティングは軽量で,腐食および磨損耐性がある. このフィッティングのシールはNBR (Buna-N) ゴム製である.ブナ-Nシールが燃料に耐える石油やその他の化学物質です
| パーツNo |
定額 サイズ |
作業圧:PSI | 測定単位: in | ||||||||
| AL | BR | PP | NG | SS | A について | B について | C について | D | E について | ||
| CAM-07-C-XX | 3/4 インチ | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 0.56 | 0.85 | 3.19 |
| CAM-10-C-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 0.75 | 1.08 | 3.74 |
| CAM-12-C-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.00 | 1.34 | 4.04 |
| CAM-15-C-XX | 1〜2フィート | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.20 | 1.56 | 4.59 |
| CAM-20-C-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 1.63 | 2.06 | 5.30 |
| CAM-25-C-XX | 2フィート半 | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.09 | 2.62 | 5.61 |
| CAM-30-C-XX | 3フィート | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.54 | 3.06 | 5.91 |
| CAM-40-C-XX | 4フィート | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 3.35 | 4.06 | 6.40 |
| CAM-60-C-XX | 6フィート | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 5.63 | 6.06 | 9.22 |
このタイプDのカムロック (Cam and Groove) フィッティングには,片側には女性カムロック・クイック・コネクト・カップリングと,もう片側には女性NPT・スレッドがあります.このコップラーの女性キャムロック側が男性キャムロックにのみ接続します女性のスレッドサイドは,男性NPT (ナショナルパイプトーパード) のスレッドパイプに接続します.
このカム・アンド・グルーブ・フィッティングのボディはアルミ製である. アルミ・カム・ロック・フィッティングは軽量で,腐食および磨損耐性がある. このフィッティングのシールはNBR (Buna-N) ゴム製である.ブナ-Nシールが燃料に耐える石油やその他の化学物質です
| パーツNo |
定額 サイズ |
作業圧:PSI | 測定単位: in | NPT サイズ | ||||||||
| AL | BR | PP | NG | SS | A について | B について | C について | D | E について | T | ||
| CAM-07-D-XX | 3/4 インチ | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4 インチ |
| CAM-10-D-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1" |
| CAM-12-D-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.87 | 2.66 | 1-1/4" |
| CAM-15-D-XX | 1〜2フィート | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1〜2フィート |
| CAM-20-D-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.93 | 3.00 | 2' |
| CAM-25-D-XX | 2フィート半 | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2フィート半 |
| CAM-30-D-XX | 3フィート | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3フィート |
| CAM-40-D-XX | 4フィート | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4フィート |
| CAM-60-D-XX | 6フィート | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.46 | 3.93 | 6 " |
このE型カムロック (Cam and Groove) フィッティングは,片側には男性用クイックコネクト・カップリングと,もう片側にはホース・シェンクがあります.このカップラーのこの男性側が女性用カムロックに接続されます.管のシャッフルサイドは,ホースに固定することができます.
このカム・アンド・グルーブ・フィッティングのボディはアルミ製で,アルミ・カム・ロック・フィッティングは軽量で,腐食や磨損に耐える.このカムと溝フィッティングは,水で使用するのに適しています油,冷却液,ガソリン,その他の石油製品.
| パーツNo |
定額 サイズ |
作業圧:PSI | 測定単位: in | |||||||||
| AL | BR | PP | NG | SS | A について | B について | C について | D | E について | F について | ||
| CAM-07-E-XX | 3/4 インチ | 250 | 250 | 125 | 125 | 250 | 1.26 | 0.85 | 0.56 | 0.85 | 3.36 | 1.14 |
| CAM-10-E-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.44 | 0.93 | 0.75 | 1.08 | 3.97 | 1.34 |
| CAM-12-E-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.79 | 1.10 | 1.00 | 1.34 | 4.29 | 1.57 |
| CAM-15-E-XX | 1〜2フィート | 250 | 250 | 100 | 100 | 250 | 2.10 | 1.42 | 1.20 | 1.59 | 4.86 | 1.67 |
| CAM-20-E-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.48 | 1.73 | 1.63 | 2.09 | 5.59 | 1.91 |
| CAM-25-E-XX | 2フィート半 | 150 | 150 | 100 | 100 | 150 | 2.98 | 2.13 | 2.09 | 2.60 | 5.93 | 1.97 |
| CAM-30-E-XX | 3フィート | 125 | 125 | 75 | 75 | 125 | 3.60 | 2.87 | 2.54 | 3.13 | 6.18 | 2.05 |
| CAM-40-E-XX | 4フィート | 100 | 100 | 50 | 50 | 100 | 4.70 | 3.68 | 3.35 | 4.06 | 6.71 | 2.17 |
| CAM-60-E-XX | 6フィート | 75 | 75 | - | - | 75 | 6.94 | 5.98 | 5.63 | 6.06 | 9.87 | 2.26 |
この型Fキャムロック (Cam and Groove) フィッティングには,片側には男性キャムロック・クイック・コネクトアダプター,もう片側には男性NPT・スレッドがあります.このコップラーの男性キャムロック側が女性キャムロックにのみ接続します男性のスレッドサイドは女性NPT (ナショナルパイプトーパード) のスレッドパイプに接続します.
このカム・アンド・グルーブ・フィッティングのボディはアルミ製で,アルミ・カム・ロック・フィッティングは軽量で,腐食や磨損に耐える.このカムと溝フィッティングは,水で使用するのに適しています油,冷却液,ガソリン,その他の石油製品.
| パーツNo |
定額 サイズ |
作業圧:PSI | 測定単位: in | NPT サイズ | |||||||
| AL | BR | PP | NG | SS | A について | B について | C について | D | |||
| CAM-07-F-XX | 3/4 インチ | 250 | 250 | 125 | 125 | 250 | 1.28 | 0.85 | 1.26 | 2.17 | 3/4 インチ |
| CAM-10-F-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.52 | 0.93 | 1.44 | 2.67 | 1" |
| CAM-12-F-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.85 | 1.10 | 1.79 | 3.07 | 1-1/4" |
| CAM-15-F-XX | 1〜2フィート | 250 | 250 | 100 | 100 | 250 | 2.20 | 1.42 | 2.10 | 2.99 | 1〜2フィート |
| CAM-20-F-XX | 2' | 250 | 250 | 100 | 100 | 250 | 2.56 | 1.73 | 2.48 | 3.29 | 2' |
| CAM-25-F-XX | 2フィート半 | 150 | 150 | 100 | - | 150 | 3.15 | 2.13 | 2.98 | 3.82 | 2フィート半 |
| CAM-30-F-XX | 3フィート | 125 | 125 | 75 | 75 | 125 | 3.74 | 2.87 | 3.60 | 3.92 | 3フィート |
| CAM-40-F-XX | 4フィート | 100 | 100 | 50 | 50 | 100 | 4.82 | 3.68 | 4.70 | 4.17 | 4フィート |
| CAM-60-F-XX | 6フィート | 75 | 75 | - | - | 75 | 7.13 | 5.98 | 6.94 | 4.74 | 6 " |
このタイプDCカムロック (Cam and Groove) フィッティングは,標準的な男性カムとグリューブカップルに固定される女性用クイックコネクトカップルを持っています.
カーソルはアルミニウム製.アルミニウムカムロックフィッティングは軽量で,腐食および磨損耐性がある.このフィッティングのシールはNBR (Buna-N) ゴム製である.ブナ-Nシールが燃料に耐えるカムアームはステンレス鋼で作られ,2つのロックコッターピンが含まれています.
| パーツNo |
定額 サイズ |
作業圧:PSI | 測定単位: in | ||||||
| AL | BR | PP | NG | SS | A について | B について | C について | ||
| CAM-07-DC-XX | 3/4 インチ | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 |
| CAM-10-DC-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 |
| CAM-12-DC-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 |
| CAM-15-DC-XX | 1〜2フィート | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 |
| CAM-20-DC-XX | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.03 |
| CAM-25-DC-XX | 2フィート半 | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 |
| CAM-30-DC-XX | 3フィート | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 |
| CAM-40-DC-XX | 4フィート | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 |
| CAM-60-DC-XX | 6フィート | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 |
このタイプDPメスキャムロック (Cam and Groove) フィッティングは,標準メスキャムとグリューブカップルに固定されるメスクイック接続アダプタを持っています.カムと溝のダストプラグは,女性カムと溝のカップラーでパイプまたはホースの端をプラグするために使用されます.
カーソルはアルミ製です.アルミカムロックフィッティングは軽量で,腐食や磨損に耐えています.これらのカムと溝フィッティングは,水,水力油,冷却剤ガソリン,その他の石油製品.
| パーツNo |
定額 サイズ |
作業圧:PSI | 測定単位: in | ||||||
| AL | BR | PP | NG | SS | A について | B について | C について | ||
| CAM-07-DP-XX | 3/4 インチ | 250 | 250 | 125 | 125 | 250 | 1.02 | 1.26 | 1.50 |
| CAM-10-DP-XX | 1" | 250 | 250 | 125 | 125 | 250 | 1.37 | 1.44 | 2.06 |
| CAM-12-DP-XX | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.57 | 1.79 | 2.26 |
| CAM-15-DP-XX | 1〜2フィート | 250 | 250 | 100 | 100 | 250 | 1.61 | 2.10 | 2.24 |
| CAM-20-DP-XX | 2' | 250 | 250 | 100 | 100 | 250 | 1.81 | 2.48 | 2.50 |
| CAM-25-DP-XX | 2フィート半 | 150 | 150 | 100 | 100 | 150 | 1.97 | 2.27 | 2.66 |
| CAM-30DP-XX | 3フィート | 125 | 25 | 75 | 75 | 125 | 1.97 | 3.60 | 2.66 |
| CAM-40-DP-XX | 4フィート | 100 | 100 | 50 | 50 | 100 | 2.00 | 4.70 | 2.75 |
| CAM-60-DP-XX | 6フィート | 75 | 75 | - | - | 75 | 2.41 | 6.92 | 3.52 |
