製品詳細
起源の場所: 中国
ブランド名: JIAYAO/RUNXI/OEM/ODM
証明: ISO9001:2008
モデル番号: ステンレス鋼の適用範囲が広いホース
支払及び船積みの言葉
最小注文数量: 1メートル
価格: US$ 1/Meter
支払条件: L/C,T/T
温度分類: |
高温/低温管 |
MPa Classfication: |
高圧配管 |
スタンダード: |
ASTM GB API DIN JIS |
直径: |
13~243mm |
中等: |
液体/ガス/石油/蒸気/水/化学物質 |
材料: |
ステンレス鋼 |
温度分類: |
高温/低温管 |
MPa Classfication: |
高圧配管 |
スタンダード: |
ASTM GB API DIN JIS |
直径: |
13~243mm |
中等: |
液体/ガス/石油/蒸気/水/化学物質 |
材料: |
ステンレス鋼 |

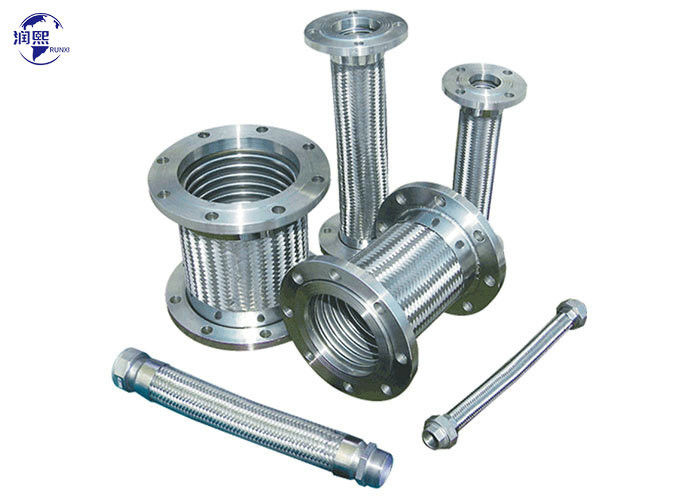

柔らかい金属のステンレス鋼ホース:
あらゆる種類の媒体を輸送するために使用される金属の柔らかいホースは,ステンレス鋼のリップルホースから構成された柔らかい要素の一種で,外側が帯状層で構成されています.一層または多層のワイヤーまたは鋼筋ベルト網両端に関節やフレンズがある.
柔軟な金属ホースは,圧力耐性と柔軟な構造により,水,蒸気,熱油,ガスなどのシステムで広く使用できます.
液体の伝導のために使用され,設置から生じる問題を補い,振動と膨張を吸収します.
柔軟な金属ホースは,圧力と環境条件に対する耐性を高めるため,ダブル・ブレディングで強化することができる.また,より厳しい環境のために使用寿命を延長するために,異なるワイヤ厚さのスプリングまたはストライプ傷で強化することも可能です.
特徴:
√ 耐腐食性
√高温耐性,低温耐性
√ 軽量
√ 小容量
√ 柔軟性
異なる接続タイプ:
* BSPT Taper 男性,
* BSP コーン 女性 旋回ナッツ
* BSP フラットフェイス 女性 旋回ナッツ
* DIN2828 カムロックコップリング
* NPT フィッティング
* フレンズ接続,フレンズのコードはDIN2500,ANSI B 16であることができます.5JIS B2210-84
| 柔軟な金属ホースの種類 | 高圧で編んだ柔らかいホース 中気圧で編み込まれた柔らかいホース 環状の柔軟性のあるステンレススチールホース 螺旋式柔軟性のある不?? 鋼のホース 螺旋状の折りたたみの柔らかいホース 標準的な柔軟性のあるステンレス鋼ホース 超重い壁で編んだホース |
| 素材 の 選別 | ステンレス鋼321,304,316L |
| 作業圧力選択 | 高圧/中圧/低圧 |
| 耐熱性 | 高温/低温 |
| フィッティングの選択 | 柔軟な金属ホース組成 末端フィッティングとフレンズ |
| 適用する | 石油,化学工業,航空宇宙,メタルージー,電気,ガス,建築,機械,建設,鉄鋼,紙製造,織物,医療,食品と水を運ぶ容器蒸気,石油,化学物質など |
柔軟な金属ホースの製造
内核:
波紋型ステンレス鋼
柔軟な金属ホース ステンレス鋼のコア強さは304,321,316Lのステンレス鋼で利用できます
· ステンレス鋼管は,互いに平行して波紋状に形成される
· 要求に応じて helical / 巻き込みオプション
外核:
ステンレス 鋼 で 織り た 層
· 単層または二重編み物 の 波紋型 中核 管 を 購入 する
柔軟な金属ホース 304ステンレス鋼製の外面の帯層
この表の下部に編み物層コードキーを参照してください
柔らかい メタル ホース の 利点:
· 全金属のホース - 固形ステンレスステールコア,個別または編み物ステール層で販売
圧力の許容量は,下記の仕様表に記載されているものより完全な真空を含みます.
· 適用 冷凍から1500°Fまでの温度評価
■ 最大作業圧でISO 10380を満たすか超える
柔軟な金属ホースのサイズグラフ:
| 高圧金属の柔らかいホースに関する技術データ | |||||||
| 毛糸 | ID | 過剰摂取 | ミニベンドラジウス | 20°Cの圧力値 | 体重/足 | ||
| 層 | 静的 | ダイナミック | ウォールストリート | 血圧は | パウンド | ||
| インチ | インチ | インチ | インチ | PSI | PSI | ||
| 1 | 4/4 | 0.51 | 2.25 | 4.5 | 2500 | 10000 | 0.19 |
| 2 | 0.56 | 3 | 6 | 3250 | 13000 | 0.3 | |
| 1 | 3/8 | 0.67 | 3 | 6 | 2625 | 10500 | 0.31 |
| 2 | 0.73 | 4 | 8 | 3250 | 13000 | 0.51 | |
| 1 | 1/2 | 0.83 | 4.5 | 7.5 | 2000 | 8000 | 0.39 |
| 2 | 0.89 | 6 | 10 | 3200 | 12800 | 0.63 | |
| 1 | 3/4 | 1.16 | 6 | 9 | 1525 | 6100 | 0.59 |
| 2 | 1.26 | 8 | 12 | 2625 | 10500 | 0.96 | |
| 1 | 1 | 1.43 | 6.75 | 10.5 | 1375 | 5500 | 0.73 |
| 2 | 1.54 | 9 | 14 | 2050 | 8200 | 1.1 | |
| 1 | 1 - 1 / 4 | 1.87 | 4.5 | 13.5 | 1125 | 4500 | 1.32 |
| 2 | 1.98 | 6 | 18 | 1800 | 7200 | 2.02 | |
| 1 | 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | 2.19 | 5.25 | 16.5 | 1025 | 4100 | 1.56 |
| 2 | 2.25 | 7 | 22 | 1750 | 7000 | 2.55 | |
| 1 | 2 | 2.65 | 6.75 | 18 | 850 | 3400 | 1.93 |
| 2 | 2.78 | 9 | 24 | 1325 | 5300 | 3.14 | |
| 1 | 2 2/2 | 3.42 | 7.5 | 19.5 | 625 | 2500 | 2.72 |
| 2 | 3.53 | 10 | 26 | 1125 | 4500 | 4.23 | |
| 1 | 3 | 3.98 | 11.25 | 24 | 563 | 2250 | 3.2 |
| 2 | 4.09 | 15 | 32 | 1000 | 4000 | 4.72 | |
| 1 | 4 | 4.92 | 15 | 30 | 363 | 1450 | 3.79 |
| 2 | 5.03 | 20 | 40 | 625 | 2500 | 5.48 | |
| 1 | 6 | 7.12 | 22.5 | 45 | 275 | 1100 | 7.01 |
| 2 | 7.26 | 30 | 60 | 413 | 1650 | 9.57 | |
| 1 | 8 | 9.34 | 30 | 60 | 200 | 800 | 11.38 |
| 2 | 9.56 | 40 | 80 | 300 | 1200 | 15.45 | |
| 注:データは20°Cに基づいています.環境温度の上昇に伴い圧力が低下します. | |||||||
波紋金属ホースは,折りたたみ,折りたたむ構造を持っています. 信頼性があり,迅速で,時間を節約し,圧力や温度に耐えるホースと接続しやすい.
柔らかい金属ホースは 固い接続の問題を排除します 管と装置の間の距離が非常に短いため部品を装着する代わりにこのホースは,時間を節約することができます. 波紋金属ホースは,一般的な用途の産業ホースであり,SS304,321,など,ステンレス鋼のさまざまなグレードで利用できます.316L
長い使用 期間 を 持つ 複合型 金属 ホース.実用 的,安全,迅速,安易 な 設置.柔軟 な 構造 に よっ て,振動 や 騒音 に 対し て 安全 です.
