製品詳細
起源の場所: 中国
ブランド名: JIAYAO/RUNXI/OEM/ODM
証明: CE, ISO9001
モデル番号: SS クイックコネクトコップル
支払及び船積みの言葉
最小注文数量: 1本
価格: US$ 1/Piece
支払条件: L/C,T/T
接続: |
男性及び女性 |
構造: |
コントロール |
適用範囲が広くか堅い: |
硬い |
製品名: |
スピードコップリング |
スタンダード: |
スタンダード |
材料: |
ステンレス鋼 |
接続: |
男性及び女性 |
構造: |
コントロール |
適用範囲が広くか堅い: |
硬い |
製品名: |
スピードコップリング |
スタンダード: |
スタンダード |
材料: |
ステンレス鋼 |

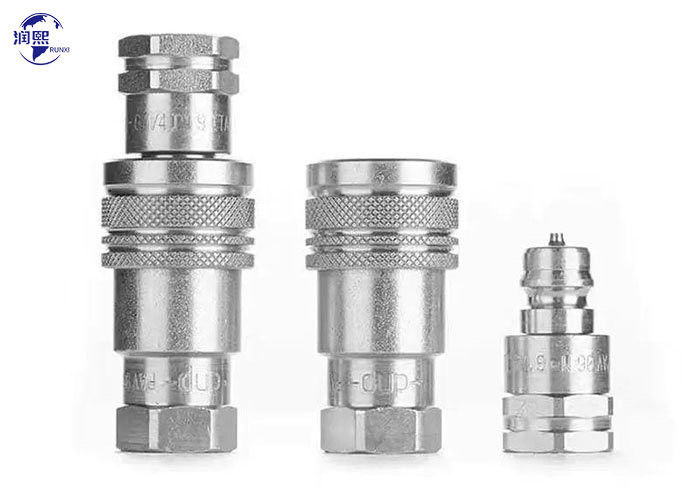

ステンレス鋼のクイックコネクトコップリングツールや特殊なスキルなしでホース,パイプ,または機器をすばやく接続および脱線するように設計されています.コップラーは高品質のステンレス鋼で作られています.腐食に強いステンレス鋼のクイックカップラーは高圧および高温のアプリケーションに対応できます.
特徴:
1偶数式弁が利用可能で,分離した漏れを防止します.
2ポンペットバルブは,加わると自動的に開かれ,指定された作業圧内で,加速器の流れを維持します.
3重要な部品は耐久性のために硬化されています
4固定されたボールロックメカニズムは 2つのマッチ可能なパーツを一緒に保持します.
5接続状態での移動の可能性によるホースの扭曲を防止する.
6ソーセットとプラグは,固体棒のストックから精密加工されています.
7表面処理 Cr III
8.ISO A規格に準拠する.PARKER 6600シリーズ,FASTER ANVシリーズ,AEROQUIP 5600シリーズ,HANSEN HA 15000シリーズ,Tomco A5600シリーズと互換性がある.スタッキ BIRシリーズとディクソン Kシリーズ 液圧快速離線コップリング
標準設計とオプション:
標準:ISO7241-B,ISO16028,ISO 16028とISO 7241-A標準の高速結合器と交換可能.
適用:
- 管,ホース,タンク,設備の間の迅速かつ安全な流体転送のために (建設機器,森林機器,水力機械,石油機器に使用されます)
- パネムや水力システムで広く使用され,ホース,シリンダー,バルブ,その他の部品を接続します.
- 灌輸システム,ポンプ,ホースを接続するために農業アプリケーションでも使用されます.
スピードコップリングパラメータ:
| スピードコップリング | |||||||
| ポイント | LS | ØD | HS | A について | T | ||
| E102-02SF | 49.5 | 26 | 19*6 | 13 | G1/4 NPT1/4 | ||
| E102-03SF | 56 | 31.5 | 22*6 | 14 | G3/8 NPT3/8 | ||
| E102-04SF | 66 | 39 | 27*6 | 16 | G1/2 NPT1/2 | ||
| E102-06SF | 80 | 48 | 34*6 | 18 | G3/4 NPT3/4 | ||
| E102-08SF | 95.5 | 58 | 41*6 | 21 | G1 NPT1 | ||
| スピードコップリング | ||||||
| ポイント | LP | C について | HS | T | ||
| E102-02PF | 35.5 | 14.5 | 17*6 | G1/4 NPT1/4 | ||
| E102-03PF | 36.5 | 21.5 | 22*6 | G3/8 NPT3/8 | ||
| E102-04PF | 43.5 | 27 | 27*6 | G1/2 NPT1/2 | ||
| E102-06PF | 57 | 28 | 35*6 | G3/4 NPT3/4 | ||
| E102-08PF | 59.5 | 36 | 41*6 | G1 NPT1 | ||
| サイズ (イン) |
ISO (mm) |
最大作業圧 (バー) |
額定流量 (l/m) |
ミニブストプレッシャー (バー) |
液体損失 (ml-cc) |
||
| 接続 | 接続 | 男性 | 女性 | ||||
| 4/4 | 6.3 | 400 | 12 | 1900 | 1900 | 1900 | 0.008 |
| 3/8 | 10 | 350 | 23 | 1600 | 1560 | 1780 | 0.01 |
| 1/2 | 12.5 | 350 | 45 | 1770 | 1700 | 1590 | 0.012 |
| 3/4 | 20 | 350 | 74 | 1580 | 1660 | 1420 | 0.015 |
| 1 | 25 | 350 | 100 | 1840 | 1600 | 1470 | 0.02 |
| 1 - 1 / 4 | 31.5 | 350 | 189 | 1530 | 1470 | 1400 | 0.03 |
| 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | 40 | 230 | 288 | 800 | 700 | 320 | 0.05 |
| 2 | 50 | 150 | 379 | 600 | 600 | 280 | 0.1 |
