製品詳細
起源の場所: 中国
証明: ISO9001:2008
モデル番号: FIG402,FIG602
支払及び船積みの言葉
最小注文数量: 1本
価格: US$ 30
支払条件: L/C,D/P,T/T
テクニック: |
鍛造物 |
わずかな直径: |
DN25-DN100 |
タイプ: |
ねじ込みユニオン |
材料: |
鉄鋼 |
スタンダード: |
API 6a |
接続: |
通される/溶接される |
テクニック: |
鍛造物 |
わずかな直径: |
DN25-DN100 |
タイプ: |
ねじ込みユニオン |
材料: |
鉄鋼 |
スタンダード: |
API 6a |
接続: |
通される/溶接される |
高圧組合工業用用途で2つのパイプまたはチューブを接続するために使用されるフィッティングの一種である.特に500〜15の高圧システムに対応するように設計されている.000psi (平方インチあたりポンド)螺紋先には,漏れのない接着を保証するために,Oリングや金属対金属密封などの密封装置が装備されていることが多い.
材料:SF (゚)鋳造鋼)
接続方法:バット・ウェルディング,ソケット・ウェルディング,スレッドリングなど
適用:石油,ガス,水,泥を輸送するための重要なパイプフィットメントです 石油,ガス,水,泥,フラクティング流体と混合流体.

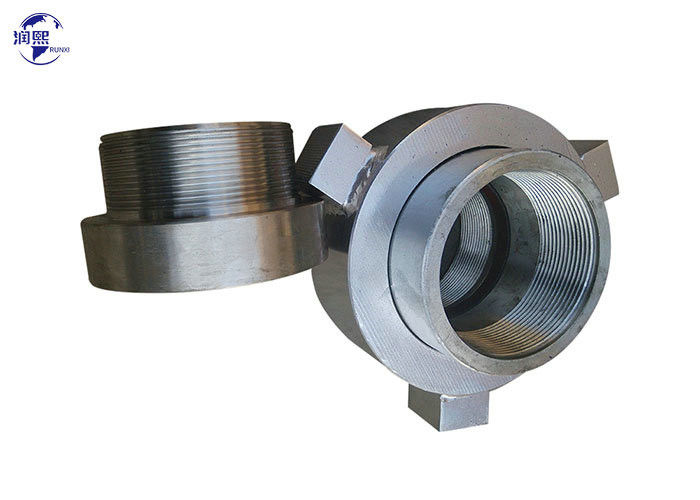

ハンマー・ユニオン
他の国から導入された技術に基づいた様々なハンマーユニオンを提供することができます. 糸接続タイプ,溶接タイプとH2Sサービスユニオンを含む.1"-6"とCWP 1000psi-20,000psi ユニオンが利用可能簡単に識別するために,異なる圧力評価のユニオンが異なる色で塗り,サイズ,接続モード,圧力評価を示す明らかなマークがあります.
シールリングは高品質のゴム化合物で作られ,負荷容量とシール性能を大幅に向上させ,コネクタを侵食から保護します.異なる圧力とアプリケーションは,異なる密封方法を持っています.
迅速 に 設置 する
どこに置かれても 翼のナッツと右のACMEは 特別なツールなしで 迅速な設置や解体を保証します
互換性 が 高い
すべてのハンマー連結はアメリカのシステムで作られ,国際市場で製品と交換することができます.シールリングは,同等の製品と完全に交換できます.翼ナッツのサイズと圧力のマークは,ダイ鍛造モデルで形成されます国際製品と同じです
フューター:
* 弱いナイトリルゴムのシールリングを装備し,組合せ鋼のペアをシールし保護するために使用されます.
* マニホールドとパイプライン,車両に搭載されたシステム,泥輸送の接続のために推奨され,圧力のないシールユニオンとしても使用できます.
* 空気,水,石油,ガスサービスに適しています.
* 高品質の鉄鋼で鍛造され,切断され,仕上げられる.
* 管線糸,チューブ糸,ブット・ウェルドの端接続を採用します.
| サイズ | 体重 | TPI | 材料 | ||||
| (インチ) | (ポンド) | A (イン) | B (イン) | C (イン) | NUTS | SUB | |
| 1" | 3.3 | 3.54 | 1.77 | 4.72 | 6STD | 鉄鋼鍛造 | |
| 2' | 12.15 | 5.31 | 2.93 | 6.89 | 3MOD | ||
| 3フィート | 22 | 6.5 | 4.29 | 8.62 | 3MOD | ||
| 4フィート | 31 | 8.23 | 5.2 | 9.92 | 3MOD | ||
| 注: TPI (インチあたり糸) /歯/MOD (修正) 非標準形歯 STD (標準) 標準歯 | |||||||
| 作業 | 1 " | 2 " | 3cm | 4インチ | 6インチ | 8インチ | |
| 圧力 | |||||||
| 図100 | 1000LB | √ | √ | √ | √ | √ | |
| 図 200 | 2000LB | √ | √ | √ | √ | √ | √ |
| 図206 | 2000LB | √ | √ | √ | √ | √ | √ |
| 図207 | 2000LB | √ | √ | √ | √ | ||
| 図300 | 3000LB | √ | √ | √ | √ | ||
| 図 400 | 4000LB | √ | √ | √ | √ | ||
| 図602 | 6000LB | √ | √ | √ | |||
| FIG607 | 6000LB | √ | |||||
| 図1502 | 15000LB | √ | √ | √ |
