製品詳細
起源の場所: 中国
ブランド名: JIAYAO/RUNXI/OEM/ODM
証明: ISO 9001
モデル番号: SAE 100 R5
支払及び船積みの言葉
最小注文数量: 1メートル
価格: US$ 1 Meter
支払条件: L/C,T/T
材料: |
ニトリル ゴム |
機能: |
ゴムオイルホース |
色: |
黒/青 |
製品名: |

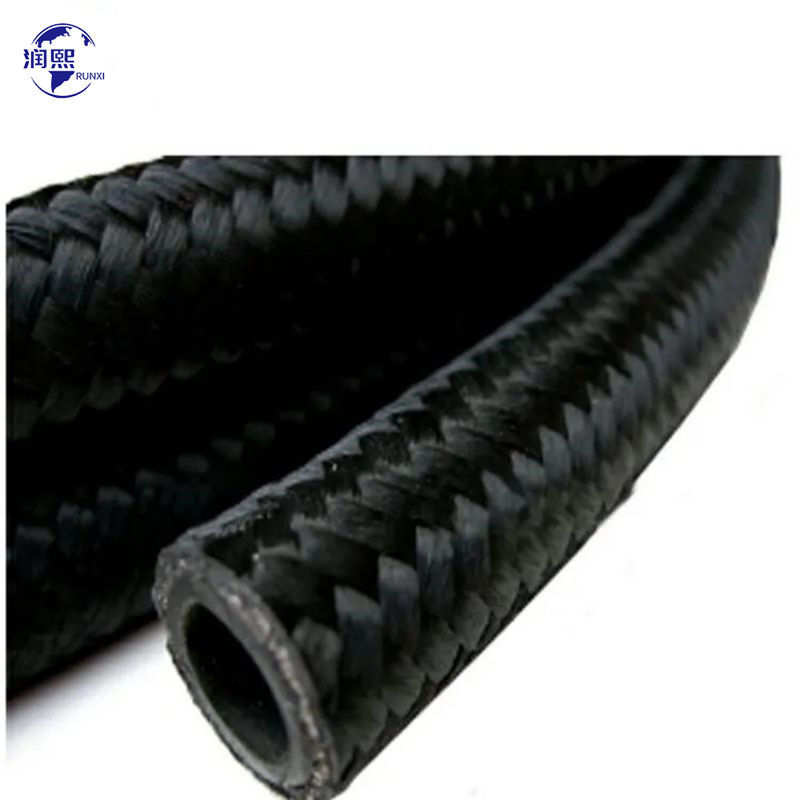

鋼鉄ワイヤーで編み込まれた水力管,繊維カバー |
適用する: |
石油の基盤油圧液体 |
スタンダード: |
SAE 100 R5 |
材料: |
ニトリル ゴム |
機能: |
ゴムオイルホース |
色: |
黒/青 |
製品名: |
鋼鉄ワイヤーで編み込まれた水力管,繊維カバー |
適用する: |
石油の基盤油圧液体 |
スタンダード: |
SAE 100 R5 |
SAE 100 R5 鋼鉄線強化 繊維で編み込まれた液圧ホースは,中気圧とインパルス疲労耐性が要求されるアプリケーションに理想的な選択です.石油ベースの液体を含む滑油,水,空気管,エアブレーキシステム,サーヴィスステアリング,燃料フィルター,ターボオイルライン,傾斜キャビンのシリンダー.内管,強化,外蓋で構成されています.管は,オイル耐性があり,熱を遮断する合成ゴムでできています.異なる部品間での油や液体の転送のための優れたチャネルを提供する. 強化は,単一層の編み鋼鉄線でできています.固体構造のホースを供給する表面蓋は編み込まれた繊維ででき,気象,老化,腐食に耐性がある.
建設:
このホースは,油性合成ゴム製の内管,単一の鋼鉄ワイヤの帯筋強化,油性および天候性のある合成ゴム製のカバーからなる.
応用:
このセクションは, -40°C~+100°Cの温度範囲内の石油基液体用水管を使用するホースを対象とします.
設置制限と一般条件の 中気圧線
•液体:鉱物油,植物油,ラップス油,グリコールおよびポリグリコールベースの油,合成エステルベースの油,水溶液中の油,水,ディーゼル燃料 (最高93°C).
|
サイズ
|
サイズ
|
ID
|
W.D
|
過剰摂取
|
W.P
|
P.P. | 血圧 |
ミニ B.R
|
W.T
|
||||||||
| mm | インチ | ミニ | マックス | ミニ | マックス | ミニ | マックス | マックス | MPa | サイ | MPa | サイ | MPa | サイ | インチ | mm |
kg/m
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | 4/4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | 1/2 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1 - 1 / 4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
